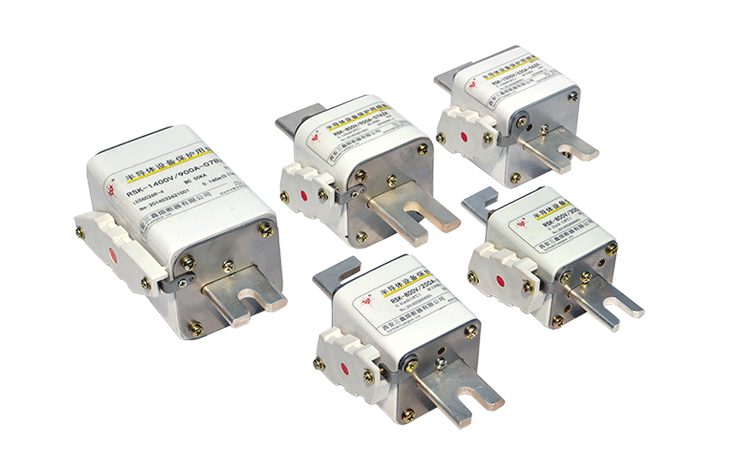

Z型系列产品

RSK系列Z型快速熔断器，适用于交流50Hz，额定电压最高至2000V，额定电流最高至1500A的电路中，作为半导体器件及其组成的成套装置的短路保护。瓷管编号为05A、05B、06、06A的产品当额定电压为380V、660V、800V、1000V时，完全可替代老式NGT产品，该产品具有分断能力高、限流特性显著、损耗低、体积小、安装方便等特点，其连接方式为母线连结式，还可外接指示熔断器或开关指示装置

了解更多详情，请致电我公司或发送电子邮件查询。

基本参数

瓷管编号	额定电压（V）	额定电流（A）	图号	结构
05A	380 500 800	35,50,80,125, 200,250,315,355	Z-1	Z
	1000	200,250,315,350
	1500 2000	10,20,30,50,80,100,125, 160,200,250,280,315
05B	380 660 800 1000	200,250,280,315, 355,400,500,800	Z-2	Z
06A	380 660 1000	355,400,450,500, 560,630	Z-3	Z

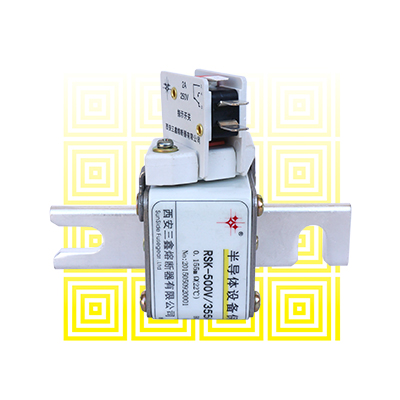

Z-1

Z-2

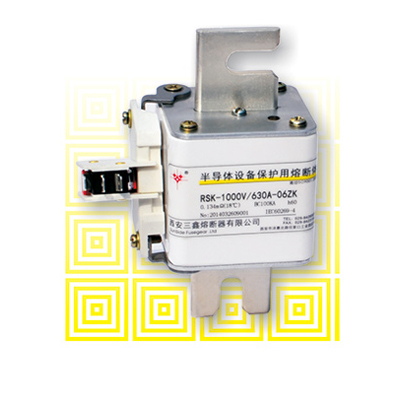

Z-3

瓷管编号	额定电压（V）	额定电流（A）	图号	结构
07A	380 500 660 800	450,500,560,630, 700,800,1000,1200	Z-4	Z
07A	1000	630,800,900,1000	Z-4	Z
07B	500 800	800,900,1000,1250, 1400,1600,1800,2000	Z-5	Z
	1000 1250	500,630,700,800,900, 1000,1250,1400,1600
	1500 2000	450,500,560,630, 700,800,900,1000

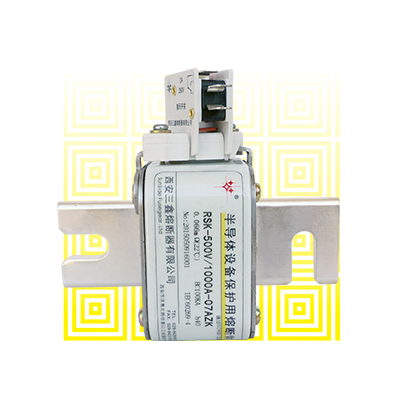

Z-4

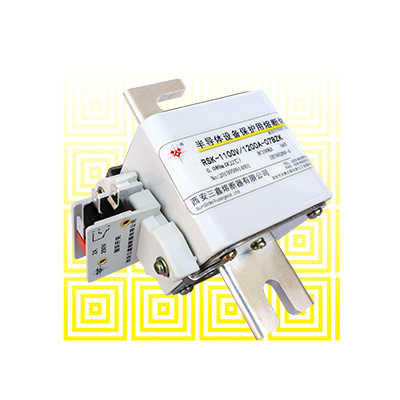

Z-5
